Productgegevens
Plaats van herkomst: China
Merknaam: JGPV
Modelnummer: D343H-150LB
Betaling en verzendvoorwaarden
Min. bestelaantal: 1 set
Prijs: USD85.7/PC-USD29999/PC
Verpakking Details: Verpakking voor de beveiliging van een plywooddoos
Levertijd: 14 dagen
Betalingscondities: L/C, T/T, Western Union
Levering vermogen: 1000 stuks per maand
Standaard: |
API609 |
Middelgroot Type: |
Water, stoom en olie |
Toepassing van druk: |
Lage druk en gemiddelde druk |
Vervaardigingsmiddelen: |
Casting |
Materiaal: |
van gietijzer of van staal |
Type afdichting: |
Harde Legering |
Portgrootte: |
2-56 inch. |
Kwaliteitsgarantie: |
18 maanden |
teststandaard: |
Sterkteproef, afdichtingsproef en andere behoeften van de klant |
Gebruik: |
Regeling van de vloeistofstroom |
Naam: |
drievoudige compensatievleugelklep |
Standaard: |
API609 |
Middelgroot Type: |
Water, stoom en olie |
Toepassing van druk: |
Lage druk en gemiddelde druk |
Vervaardigingsmiddelen: |
Casting |
Materiaal: |
van gietijzer of van staal |
Type afdichting: |
Harde Legering |
Portgrootte: |
2-56 inch. |
Kwaliteitsgarantie: |
18 maanden |
teststandaard: |
Sterkteproef, afdichtingsproef en andere behoeften van de klant |
Gebruik: |
Regeling van de vloeistofstroom |
Naam: |
drievoudige compensatievleugelklep |

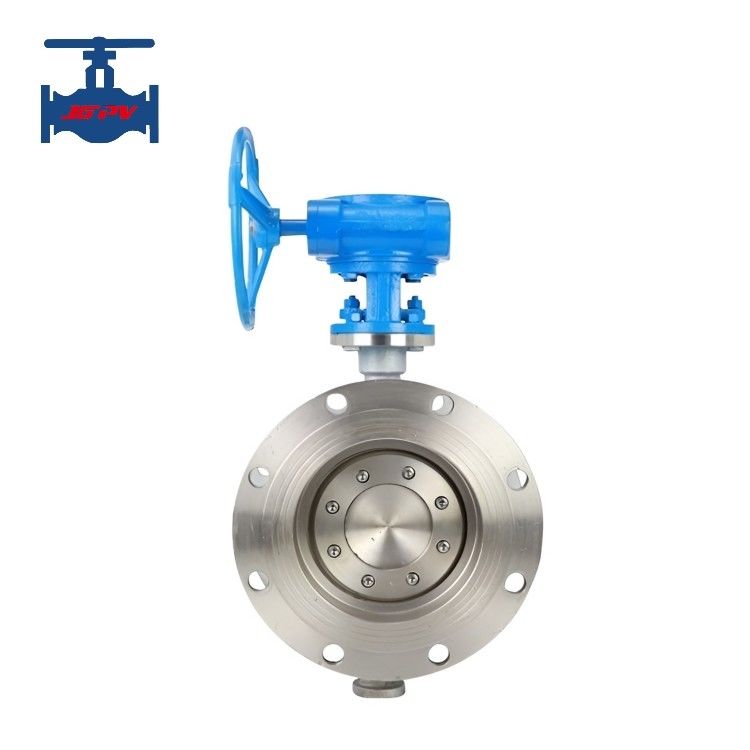

ANSI Standard High Performance Triple Offset Butterfly Valve voor industriële pijpleiding
Inleiding van het product:
De Amerikaanse standaard vlinderklep is een hoogwaardige vlinderklep die is ontworpen en vervaardigd volgens de huidige Amerikaanse standaard API609.De klep neemt een driedimensionale excentrische kegelvormige stoel afdichting paar, en de vlinderplaat afdichting maakt gebruik van een nieuw type van metalen plaat ingebed op de vlinderplaat aan de klep zit te passen.de wrijvingsweerstand van het afdichtingsoppervlak is klein, en het heeft de functie om zich te strekken bij het sluiten, waardoor de afdichting betrouwbaar is, en het openen zorgt ervoor dat de afdichting volledig buiten contact komt,ervoor te zorgen dat het afdichtingsoppervlak niet beschadigd is. API vlinderkleppen zijn onderverdeeld in flenstertyp drie excentrieke structuur, klemtype drie excentrieke structuur en kleppen met uitsteeksels rond,met een diameter van niet meer dan 20 mm,.
Productspecificatie:
| 1 | Technische norm | Ontwerp en productie | API609 |
| 2 | Lange structuur | ASME B16.10 | |
| 3 | Flankenverbinding | ASME B16.5, ASME B16.47 | |
| 4 | Test en inspectie | API598 | |
| 5 | Portgrootte | Inches | 2 - 40 |
| 6 | Nominale druk (lb) | Klasse | 150/300/600 |
| 7 | Testdruk (MPa) | Sterkteproef (water) | 3.0/7.5/16.5 |
| 8 | Afdichtingstest (water) | 2.2/5.5/12.1 | |
| 9 | Medium van toepassing | Water, stoom, olie, enz. | |
| 10 | Werktemperatuur | -29°C tot 425°C | |
| 11 | Verbindingswijze | Wafers, flenzen, stroppen | |
| 12 | Gedreven methode | Verwerkingsmiddelen, elektrische en pneumatische actuatoren | |
Productkenmerken:
1Eenvoudige externe structuur, klein volume, licht gewicht, lage kosten en breed toepassingsbereik
2De structurele kenmerken van deze vlinderklep elimineren het nadeel dat andere vlinderklepsoorten hebben van een overopening die niet kan worden afgesloten.en kan normaal bij hoge temperaturen worden gebruikt, waardoor het gebrek aan gemakkelijk lekken als gevolg van thermische uitbreiding bij gebruik onder hoge temperatuuromstandigheden wordt overwonnen.
3De klep selecteert verschillende afdichtingsoppervlakten volgens de vereisten van het gebruikte medium om ervoor te zorgen dat het afdichtingsoppervlak slijtage, erosie en een lange levensduur weerstaat.
