Productgegevens
Plaats van herkomst: China
Merknaam: JGPV
Modelnummer: D71X-16Q
Betaling en verzendvoorwaarden
Min. bestelaantal: 1 set
Prijs: USD9.9/PC - USD49.9/PC
Verpakking Details: Verpakking voor de beveiliging van een plywooddoos
Levertijd: 14 dagen
Betalingscondities: L/C, T/T, Western Union
Levering vermogen: 1000 stuks per maand
Naam: |
Dubbele offset vlinderklep |
Standard of niet-standaard: |
Standaard |
Toepassing: |
Industrieel gebruik, water industrieel gebruik |
Gebruik: |
Regeling van de vloeistofstroom |
Werktemperatuur: |
Normale temperatuur |
Toepassing van druk: |
Lage druk |
Middelgroot Type: |
Water, Olie |
Schijf materiaal: |
Ductile ijzer, gietijzer, roestvrij staal |
Type afdichting: |
Zachte afdichting, EPDM, NBR |
Portgrootte: |
DN50-DN250 |
Kwaliteitsgarantie: |
18 maanden |
Naam: |
Dubbele offset vlinderklep |
Standard of niet-standaard: |
Standaard |
Toepassing: |
Industrieel gebruik, water industrieel gebruik |
Gebruik: |
Regeling van de vloeistofstroom |
Werktemperatuur: |
Normale temperatuur |
Toepassing van druk: |
Lage druk |
Middelgroot Type: |
Water, Olie |
Schijf materiaal: |
Ductile ijzer, gietijzer, roestvrij staal |
Type afdichting: |
Zachte afdichting, EPDM, NBR |
Portgrootte: |
DN50-DN250 |
Kwaliteitsgarantie: |
18 maanden |

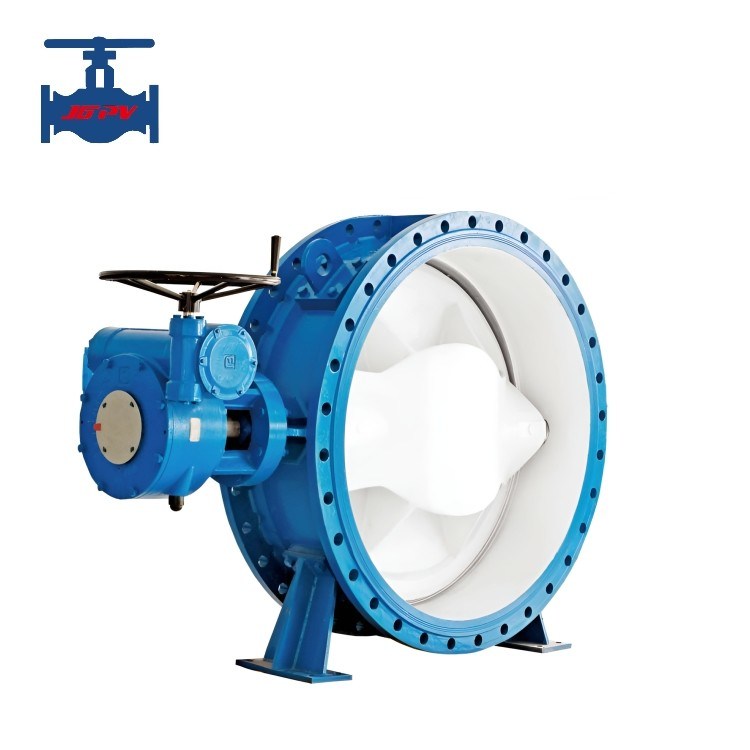

Ductiel ijzeren zachte afdichting dubbel offset vlinderklep voor waterleidingen
Inleiding van het product:
De dubbele excentrieke vlinderklep is verder verbeterd op basis van de enkele excentrieke vlinderklep en is ook de meest gebruikte.De structuur is dat de as van de klepstam afwijkt van zowel het centrum van de vlinderplaat als het centrum van het lichaamHet dubbele excentriciteitseffect maakt het mogelijk dat de vlinderplaat na het openen van de klep snel loskomt van de klepbank.het vermijden van onnodige overmatige compressie en schrapen tussen de vlinderplaat en de klepstoel, waardoor de afstand van de openingsweerstand wordt verminderd, slijtage wordt verminderd en de levensduur van de klep zitplaats wordt verbeterd.De aanzienlijke vermindering van het schrapen maakt het ook mogelijk om metalen stoelen te gebruiken in dubbele excentrische vlinderkleppen, waardoor hun toepassing in hoogtemperatuurvelden wordt verbeterd.
Technische parameters van het product:
| Technische norm | Ontwerp en productie | ISO 10631-1991 GB/T12238-1989 |
| Lange structuur | ISO 5752*1998 GB/T12221-1989 | |
| Flankenverbinding | GB/T9113-2000 GB/T9113-2000 | |
| Test en inspectie | ISO/DIN5208-1987 GB/T13927-1992 | |
| Markering van de klep | ISO5209-1987 GB12220-1989 | |
| Aansluiting van de aandrijfinrichting | ISO/DIN5211-1982 GB12223-1989 | |
| Voervereisten voor kleppen | ISO/DIN5211-1982 GB/T12252 |
| 1 | Portgrootte | mm | 100 tot en met 1200 |
| 2 | DruknAl | MPa | 1.0/1.6 |
| 3 | Testdruk (MPa) | Sterkteproef (water) | 1.5/2.4 |
| 4 | Afdichtingstest (water) | 1.1/1.76 | |
| 5 | Medium van toepassing | Zoet water, rioolwater, zeewater, lucht, enz. | |
| 6 | Werktemperatuur | -15 tot 110°C | |
| 7 | Verbindingswijze | Flanke | |
| 8 | Gedreven methode | Verwerkingsmiddelen, elektrische en pneumatische actuatoren | |
Productkenmerken:
1Een redelijk ontwerp, een compacte structuur, een gemakkelijke installatie en demontage en een gemakkelijke onderhoud.
2. Het gebruik van een excentrieke structuur vermindert de wrijving van de afdichtingsring en verlengt de levensduur van de klep.
3 volledig verzegeld, met nullekken.
4. Vervang de klepplaat afdichting ring, vlinderplaat, as en andere materialen, geschikt voor verschillende media en verschillende temperaturen
•
