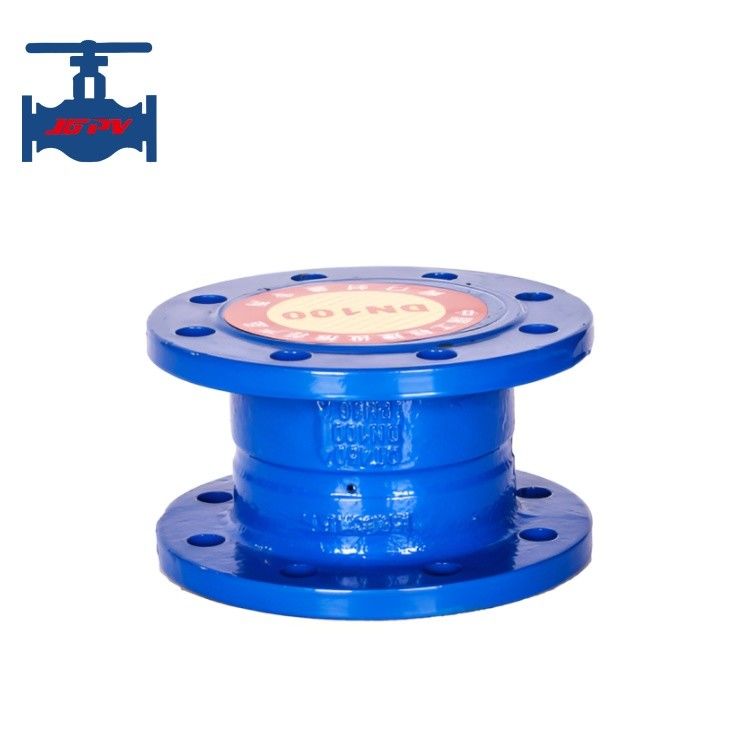

Proportionele drukverlagende klep hydraulisch met flensverbinding

Verminderend klep voor de verbinding van de draagbare ijzeren flens

Inleiding van het product:

The Y43X series proportional pressure reducing valve utilizes the pressure difference generated by different load areas on both ends of the piston inside the valve body to change the pressure after the valveHet heeft een mooi uiterlijk, betrouwbare kwaliteit, nauwkeurige drukverlagende verhouding, stabiele werking, hoge toepasselijke temperatuur, lange levensduur,en kan zowel de dynamische druk als de statische druk verminderenDe drukverlagende verhouding van het proportioneel drukverlagend klep is 2:1, 3:1, 4:1, 3:2, 5:2, enz. Speciale drukverlagende kleppen kunnen ook volgens de eisen worden ontworpen.

Onder invloed van de inlaatdruk P1 duwt de proportioneel drukverlagende klep Y43X de drijvende zuiger open en gaat het medium erdoor.Het drukverschil dat wordt veroorzaakt door de verschillende doorsnedegebieden aan beide uiteinden van de zuiger verandert de druk achter de klep, wat betekent dat bij druk in de pijpleiding de oppervlakteverhouding aan beide uiteinden van de zuiger de drukverhouding voor en na de klep vormt.Het maakt niet uit hoe de druk voor de klep verandert, kunnen de statische druk en de dynamische druk achter de klep in verhouding tot de overeenkomstige drukwaarde worden verlaagd.Deze serie van kleppen kan op grote schaal worden gebruikt in pijpleidingssystemen die drukvermindering vereisen, zoals productie- en huishoudelijke watervoorziening, brandwatervoorziening en watervoorziening voor hoge gebouwen.

Technische productparameter:

Productkenmerken:

1De proportioneel drukverlagende klep wordt gecontroleerd en ingesteld met behulp van hydraulische principes, met een klein volume, licht gewicht, eenvoudige structuur en een handige installatie en onderhoud.
2Precieze drukreductieverhouding en hoge verkeersstroom.
3De drukverlagende werking is betrouwbaar en vermindert zowel de dynamische als de statische druk.
4- Een soepele werking zonder geluid en trillingen.
