Drukverschil van roestvrij staal, bypassbalanseringssysteem.

HVAC-systeem Gebruik roestvrij staal drukverschil bypassbalansregelklep

Inleiding van het product:

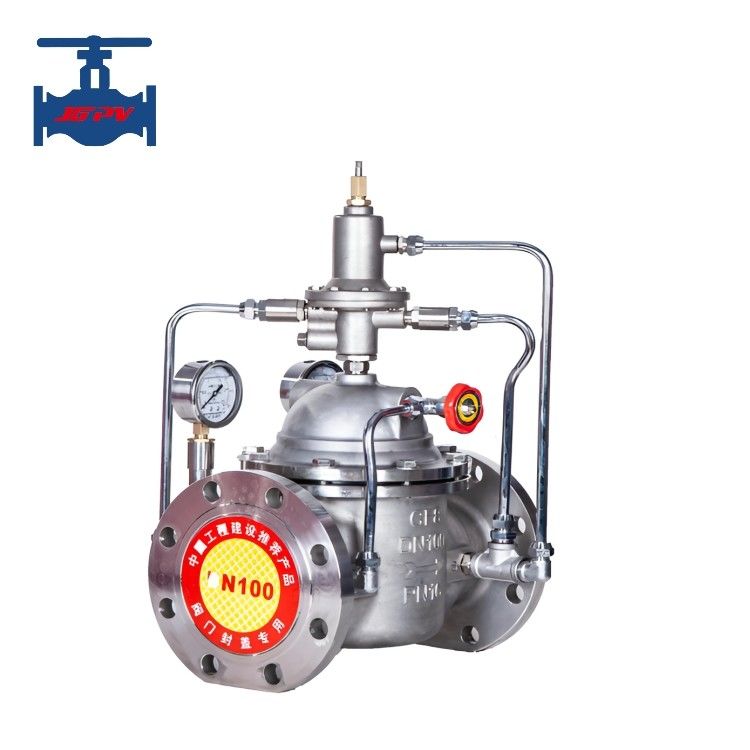

De 800X serie differentialdruk-bypassbalans klep bestaat uit een hoofdklep, differentialdrukregelaar pilotklep, naaldklep, kogelklep, microfilter,met een vermogen van meer dan 10 W,Door middel van een speciaal ontworpen pilootklep bedieningsruimte wordt het drukwijzigingssignaal vergeleken en wordt het hoofdklep openingssignaal uitgebracht om de hoofdklep te bedienen.het inlaat- en uitlaatdrukverschil van het hoofdklep bij de ingestelde waarde.

Het werkingsprincipe is dat wanneer het drukverschil tussen de inlaat en de uitlaat van het hoofdklep verandert, het drukverschil tussen de verbindingsbuis A en de verbindingsbuis B verandert,die de opening van de pilootklep verandertWanneer het drukverschil groot is, is de opening van de pilootklep groot en neemt de hoeveelheid water die door de buis C in de controlekamer wordt afgevoerd toe.De druk in de controlekamer van het hoofdklep daaltHet drukverschil tussen de inlaat en de uitlaat van de hoofdklep neemt af.indien het drukverschil tussen de inlaat- en de uitlaat van het hoofdklep afneemt, daalt de opening van de pilootklep en stijgt de druk in de bedieningsruimte van de hoofdklep,de opening van het hoofdklep naar beneden duwen en het drukverschil van het hoofdklep doen toenemenDit negatieve terugwerkende effect stabiliseert het drukverschil tussen de inlaat en de uitlaat van de hoofdklep bij de ingestelde waarde.De opening van de naaldklep en de druk van de leiding klep veer kan worden gebruikt om het drukverschil tussen de inlaat en de uitlaat van de hoofdklep in te stellen.

Dit product maakt gebruik van hydraulische zelfcontrole en vereist geen andere apparaten of energiebronnen.Het is eenvoudig te onderhouden en wordt veel gebruikt in watervoorzieningsnetwerken zoals hoge gebouwen en woonwijken, evenals stedelijke watervoorzieningsprojecten.


Technische productparameter:

Productkenmerken:
1De klep adopteert de gehele doorgang, gestroomlijnd ontwerp, kleine vloeistofweerstand, grote stroom.
2. Dubbele afdichting tussen de klep, de motorkap, de zuigercilinderverbinding door afdichting van de pakking en de afdichting van de afdichtingsring, zorgt voor geen lekkage.
3. De klep, een zuigercilinder, zuiger dubbele oriëntatie, beweging is stabiel en betrouwbaar.
4De hele roestvrijstalen zuigercilinder, de hele gietzuigers, NBR afdichting ring, een perfecte combinatie van het verlengen van de levensduur sterk.
