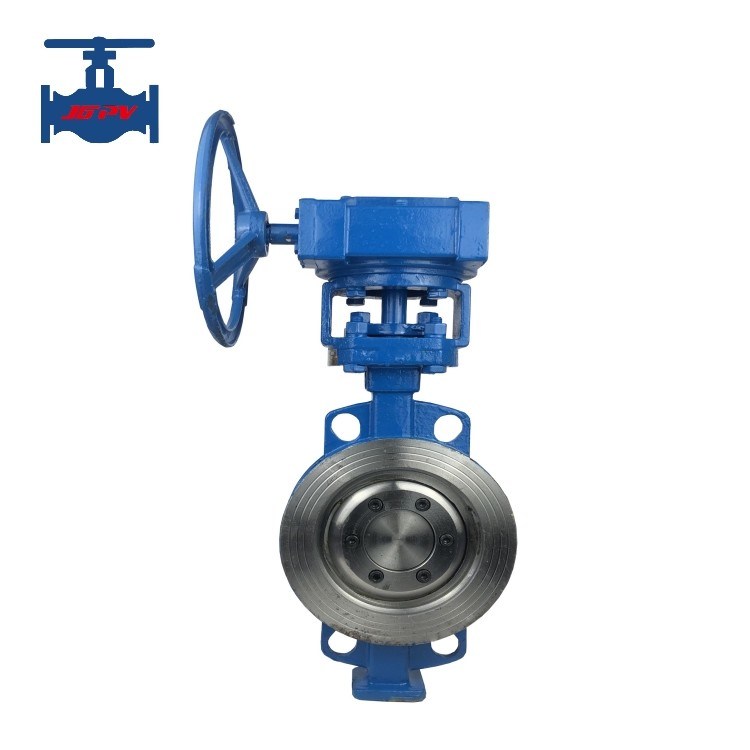

Hoogwaardige triple offset vlinderklep voor industriepijplijngebruik ANSI-standaard

ANSI Standard High Performance Triple Offset Butterfly Valve voor industriële pijpleiding

Inleiding van het product:

De Amerikaanse standaard vlinderklep is een hoogwaardige vlinderklep die is ontworpen en vervaardigd volgens de huidige Amerikaanse standaard API609.De klep neemt een driedimensionale excentrische kegelvormige stoel afdichting paar, en de vlinderplaat afdichting maakt gebruik van een nieuw type metalen plaat ingebed op de vlinderplaat om te passen bij de klep zitplaats.

De Amerikaanse standaard vlinderklep is eendrie excentrieke vlinderklep, waarvan de derde excentriciteit wordt gevormd door de excentriciteit van de stand van de stamas van de dubbele excentrieke klep,en de afwijking van de middellijn van het conische afdichtingsoppervlak van de middellijn van het klep met een hoek. De eerste twee excentriciteiten verminderen de wrijving tussen de klepstoel en de afdichtingsring, waardoor de klepstoel en de klepplaat na ongeveer 15 graden van contact loskomen.De derde excentriciteit volledig ontkoppelen van de klep zetel en klep plaat in de hele klep slag, en het contact tussen de klepplaat en de klepplaat is slechts een moment tijdens het afdichten.

Deze structuur vermindert de wrijving tussen de klepstoel en de klepplaat tijdens het open- en sluitingsproces aanzienlijk, vermindert slijtage en verlengt de levensduur.het werkmoment van de klep wordt verlaagd, en kleinere actuatoren kunnen worden gebruikt om de arbeidsintensiteit van de arbeiders te verminderen; de afdichting wordt bereikt door tussen de klepstoel en de afdichtingsring op de klepplaat te knijpen,hoe hoger het koppel, hoe hoger het afdichtingsniveau. Indien het ontwerp van de kleppenstructuur redelijk is, kan een uiterst hoog afdichtings effect worden bereikt,en redelijk ontwerp van de afdichting contacthoek kan de mogelijkheid van klep verstopping te elimineren, verbetert het dus de betrouwbaarheid van de werking; 5) In vergelijking met algemene vlinderkleppendrie excentrieke vlinderkleppen gebruiken metalen afdichtingen om de zwakte van zachte afdichtingen te overwinnen en hebben een breder toepasselijk temperatuurbereikHet kan niet alleen hekkleppen vervangen voor hoge en lage temperatuur, maar het kan ook worden gebruikt voor corrosie en erosie resistente omstandigheden

Productspecificatie:

Productkenmerken:
1Eenvoudige externe structuur, klein volume, licht gewicht, lage kosten en breed toepassingsbereik
2De structurele kenmerken van deze vlinderklep elimineren het nadeel dat andere vlinderklepsoorten hebben van een overopening die niet kan worden afgesloten.en kan normaal bij hoge temperaturen worden gebruikt, waardoor het gebrek aan gemakkelijk lekken als gevolg van thermische uitbreiding bij gebruik onder hoge temperatuuromstandigheden wordt overwonnen.
3De klep selecteert verschillende afdichtingsoppervlakten volgens de vereisten van het gebruikte medium om ervoor te zorgen dat het afdichtingsoppervlak slijtage, erosie en een lange levensduur weerstaat.
