Markeren:

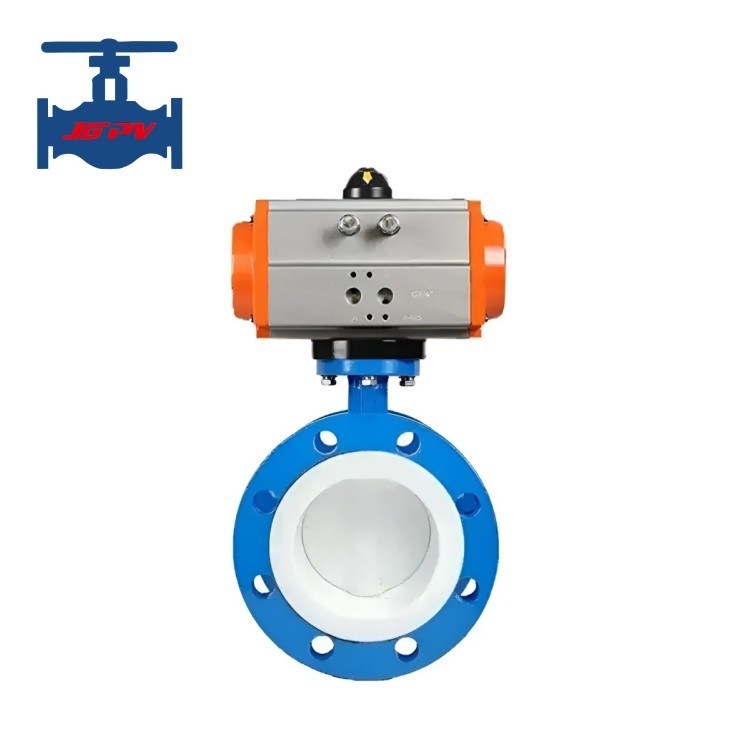

18 Maanden Pneumatische Vlinderklep
, Zacht-afdichtende pneumatische vlinderklep
, Zachtverzegelde pneumatische vlinderklep
Toepassing:: |
Algemeen |
Middelgrote:: |
Water, stoom en olie, enz. |
Opzettend Type:: |
Direct zet op |
Standard of niet-standaard:: |
Standaard |
Stroomwijze:: |
Twee richtingen |
Aansluiting:: |
Handmatig, elektrisch, pneumatisch, automatisch |
Afdichtingsprestaties:: |
Verzegeling |
Werktemperatuur:: |
Normale temperatuur en hoge temperatuur |
Druktoepassing:: |
Normale Druk |
Kwaliteitsgarantie:: |
18 maanden |
18 maanden zacht-afdichtende pneumatische vlinderklep voor superieure afdichtingsprestaties
Hoogtepunten: Zachtverzegelde pneumatische vlinderklep
Inleiding van het product:
Zachtverzegelde vlinderkleppen, als onderdelen die worden gebruikt om in- en uitschakelregeling en stroomregulatie in pijpleidingsystemen te bereiken, zijn op grote schaal toegepast op tal van gebieden zoals aardolie, chemie, metallurgie,In de huidige technologieën voor vlinderkleppen worden de meeste afdichtingsvormen ontworpen met afdichtingsmaterialen zoals rubber en polytetrafluorethyleen.niet geschikt voor industrieën die hoge temperatuurbestendigheid vereisen, hoge drukbestendigheid, corrosiebestendigheid en slijtvastheid.
Een relatief geavanceerd type is de drievoudig excentrische metalen hardverzegelde vlinderklep, waarbij de klepkarosserie en de stoel geïntegreerde onderdelen zijn.Het afdichtingsoppervlak van de klep zit overgetrokken met temperatuurbestendige en corrosiebestendige legeringsmaterialen door oppervlakssweis. Meerlaagse zachte gestapelde afdichtingsringen zijn bevestigd op de kleefplaat.lichtgewicht, wrijvingsloos openen/sluiten, afdichtingscompensatie door verhoogd koppel van het transmissiemechanisme tijdens het sluiten, verbeterde afdichtingsprestaties en verlengde levensduur.
Technische parameters van het product:
|
Nominale diameter DN (mm)
|
50 tot 1200
|
|
Nominale druk PN (MPa)
|
0.6～4.0
|
|
Testdruk (MPa)
|
Sterkte (water)
|
0.9～6.0
|
|
Omsloten (water)
|
0.66～4.4
|
|
Hoofdbestanddelen
|
Lichaam
|
Roestvrij staal/koolstofstaal/gelegeerd staal
|
|
klepplaat
|
Roestvrij staal/koolstofstaal/gelegeerd staal
|
|
klepstam
|
2Cr13 roestvrij staal
|
|
Verpakking
|
PTFE, flexibel grafiet
|
|
Schacht
|
roestvrij staal, PTFE, gecementiseerd carbide
|
|
Werktemperatuur
|
-40 ̊570°C
|
|
Gemiddeld geschikt
|
Water, olie, stoom, zuur en alkalie en andere corrosieve stoffen
|
Productkenmerken:
1. dubbel-excentrisch ontwerp met dynamisch zelfstrekkend afdicht: de afdichtingsdruk neemt toe naarmate de klep sluit, zodat
betrouwbaarheid onder hoge druk en hoge snelheid.
2. roestvrij staal gecombineerd met oliebestendig nitrilrubber voorafdichting: hoogsterk, corrosiebestendig, oliebestendig,
anti-aging en langdurig.
3De rubberen afdichtingsring kan op de klep of op de schijf worden geïnstalleerd en kan zich aanpassen aan de verschillende kenmerken van het medium.
toepassingen.
4Een raamvormige schijf zorgt voor een evenwicht tussen sterkte en lichtheid: een grote stroomdoorstroming vermindert de weerstand, bespaart energie en zorgt ervoor dat de
Verbetert de efficiëntie van de doorstroming.
5. over het algemeen gebakken glazuurcoating voor corrosiebescherming; snel wisselende afdichting zetel zorgt voor een gemakkelijke aanpassing aan verschillende
de media.
6De tweerichtingsverzegeling maakt de installatie mogelijk zonder beperkingen op de stroomrichting of oriëntatie, ideaal voor flexibele installatie in
complexe pijpleidingen.
7Het ergonomische mechanische ontwerp vermindert het bedrijfsmoment met meer dan 30%, waardoor zowel de handmatige als de geautomatiseerde bediening nauwkeurig en soepel worden bediend, met een hoge onderhoudsdoeltreffendheid.
