Markeren:
wafeltjevleugelklep
, Vloerventiel van het standaard-lugtype
Application:: |
General |
Middelgrote:: |
Water, stoom en olie, enz. |
Opzettend Type:: |
Direct zet op |
Standard of niet-standaard:: |
Standaard |
Stroomwijze:: |
Twee richtingen |
Aansluiting:: |
Handmatig, elektrisch, pneumatisch, automatisch |
Afdichtingsprestaties:: |
Verzegeling |
Werktemperatuur:: |
Normale temperatuur en hoge temperatuur |
Druktoepassing:: |
Normale Druk |
Kwaliteitsgarantie:: |
18 maanden |

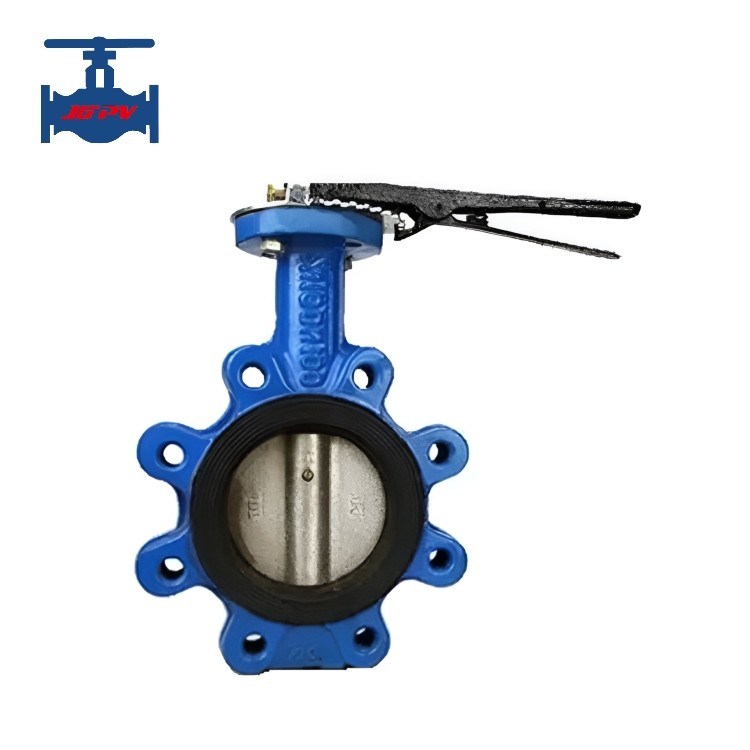

Standard Lug Type Wafer Butterfly Valve voor medium type in de stoom- en olieindustrie
Hoogtepunten:Vloerventiel voor wafers van het type lug
Inleiding van het product:
Wafer vlinder klep is verbonden tussen twee buis flenzen met een dubbele bolt klep, zijn eenvoudige structuur, kleine afmetingen, licht gewicht, slechts door een paar delen.En hoeft alleen maar te draaien 90° kan snel openen en sluiten, eenvoudig te bedienen, terwijl de klep goede vloeistofregeleigenschappen heeft.de dikte van de vlinderplaat is de enige weerstand wanneer het medium door de klep looptEen vlinderklep heeft twee soorten afdichting: een veerdicht en een metalen afdicht.de afdichting ring kan worden gemonteerd op de klep lichaam of bevestigd aan de schijf rand.
Technische parameters van het product:
|
Nominale diameter DN (mm)
|
40 tot 600
|
|
Nominale druk PN (MPa)
|
1.6
|
|
Testdruk (MPa)
|
Sterkte (water)
|
2.4
|
|
Omsloten (water)
|
1.76
|
|
Hoofdbestanddelen
|
Ventielhouder
|
van ijzer of van staal
|
|
Plaat
|
QT450-10
|
|
Zitting
|
NBR, EPDM
|
|
Achsel
|
20Cr13
|
|
Werktemperatuur
|
≤ 80°C
|
|
Gemiddeld geschikt
|
Water en olie
|
|
Verbinding
|
Wafertype
|
|
Gedreven methode
|
Leverwerking
|
Productkenmerken:
1.Ontwerp overeenkomstig API 609/EN 593.
2.Strakheid in beide richtingen.
3.Een flexibele behuizing die is aangepast aan de vorm van de carrosserie zorgt voor een laag werkkoppel, een hoge en lage halfstam die een hoge doorstroming coëfficiënt geeft, een bewerkte schijf aan de rand die een laag en regelmatig koppel geeft.
4.Montageflens volgens ISO 5211.
5.Klein werkmoment, arbeidsbesparende behendigheid, gemakkelijk te bedienen,
6.Kan in elke positie worden geïnstalleerd, eenvoudig onderhoud.
7.De afdichtingsonderdelen kunnen worden vervangen en de afdichtingsprestaties zijn betrouwbaar en bereiken de nullekkage van de tweerichtingsdichting.
8.Afdichting materiaal verouderingsbestand, corrosiebestand, lange levensduur.
9.Eenvoudige structuur, goede algemene uitwisselbaarheid, hoge kostenprestaties.
10.De stamdichting is niet gemakkelijk te vervormen, zodat het voorkomen van het veel voorkomende stengellekken fenomeen, de algehele ondersteuning is goed, stabiel en betrouwbaar.
