Markeren:
Application:: |
General |
Medium Type:: |
Water, steam and oil etc. |
Mounting Type:: |
Direct Mount |
Standard Or Non-Standard:: |
Standard |
Flow way:: |
Two way |
Actuation:: |
Manual, Electric, Pneumatic,Automatic |
Sealing Performance:: |
Sealing |
Working Temperature:: |
Normal Temperature And High Temperature |
Pressure Application:: |
Normal Pressure |
Quality Warranty:: |
18 Months |

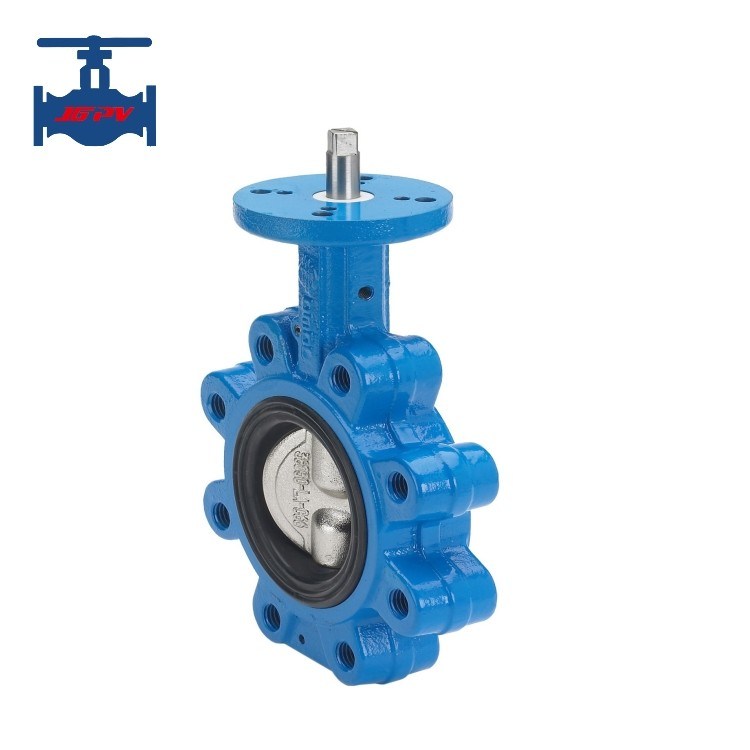

Markeer: Wafer vlinderklep
Productintroductie:
De wafer vlinderklep wordt stabiel verbonden tussen twee pijpleidingflenzen via dubbele bouten, met een (gestroomlijnde)
structuur, compact ontwerp en lichtgewicht, bestaande uit een paar kerncomponenten. Het vereist slechts een rotatie van 90° voor snel
openen en sluiten, met een eenvoudig en efficiënt bedieningsproces, terwijl het uitstekende vloeistofregulerende prestaties heeft. In
de volledig open positie is de dikte van de vlinderschild de enige obstructie voor het medium dat door de klep stroomt,
wat resulteert in een extreem lage drukval, wat zorgt voor het superieure stroomregelende effect. Deze vlinderklep biedt twee
afdichtingstypes: veerafdichting en metalen afdichting. De afdichtingsring van de elastische afdichtingsklep kan op het kleplichaam worden geïnstalleerd of
bevestigd aan de rand van de vlinderschild, aangepast aan verschillende werkomstandigheden.
Product technische parameters:
|
Nominale diameter DN (mm)
|
40~600
|
|
Nominale druk PN (MPa)
|
1.6
|
|
Testdruk (MPa)
|
Sterkte (water)
|
2.4
|
|
Omhulsel (Water)
|
1.76
|
|
Hoofdcomponenten
|
Kleplichaam
|
Smeedbaar gietijzer
|
|
Schijf
|
QT450-10
|
|
Zitting
|
NBR, EPDM
|
|
As
|
20Cr13
|
|
Werktemperatuur
|
≤80℃
|
|
Geschikt medium
|
Water en olie
|
|
Aansluiting
|
Wafer type
|
|
Aandrijfmethode
|
Hefboombediening
|
Producteigenschappen:
1. Ontwerp in overeenstemming met API 609/EN 593.
2. Dichtheid in beide richtingen, lug type met schroefdraad oren.
3. Flexibele huls aangepast aan de vorm van het lichaam zorgt voor een laag bedieningskoppel. Hoge en lage halve steel die een hoge stroomcoëfficiënt geeft, bewerkte schijf aan de omtrek die een laag en regelmatig koppel geeft.
4. Montageflens volgens ISO 5211.
5. Klein bedieningskoppel, arbeidsbesparende behendigheid, gemakkelijk te bedienen,
6. Kan in elke positie worden geïnstalleerd, gemakkelijk onderhoud.
7. De afdichtingsonderdelen kunnen worden vervangen en de afdichtingsprestaties zijn betrouwbaar, waarbij tweezijdige afdichting zonder lekkage wordt bereikt.
