Toepassing::	Algemeen	Middelgrote::	Water, stoom en olie, enz.
Opzettend Type::	Direct zet op	Standard of niet-standaard::	Standaard
Stroomwijze::	Twee richtingen	Aansluiting::	Handmatig, elektrisch, pneumatisch, automatisch
Afdichtingsprestaties::	Verzegeling	Werktemperatuur::	Normale temperatuur en hoge temperatuur
Druktoepassing::	Normale Druk	Kwaliteitsgarantie::	18 maanden

Toepassing::	Algemeen
Middelgrote::	Water, stoom en olie, enz.
Opzettend Type::	Direct zet op
Standard of niet-standaard::	Standaard
Stroomwijze::	Twee richtingen
Aansluiting::	Handmatig, elektrisch, pneumatisch, automatisch
Afdichtingsprestaties::	Verzegeling
Werktemperatuur::	Normale temperatuur en hoge temperatuur
Druktoepassing::	Normale Druk
Kwaliteitsgarantie::	18 maanden

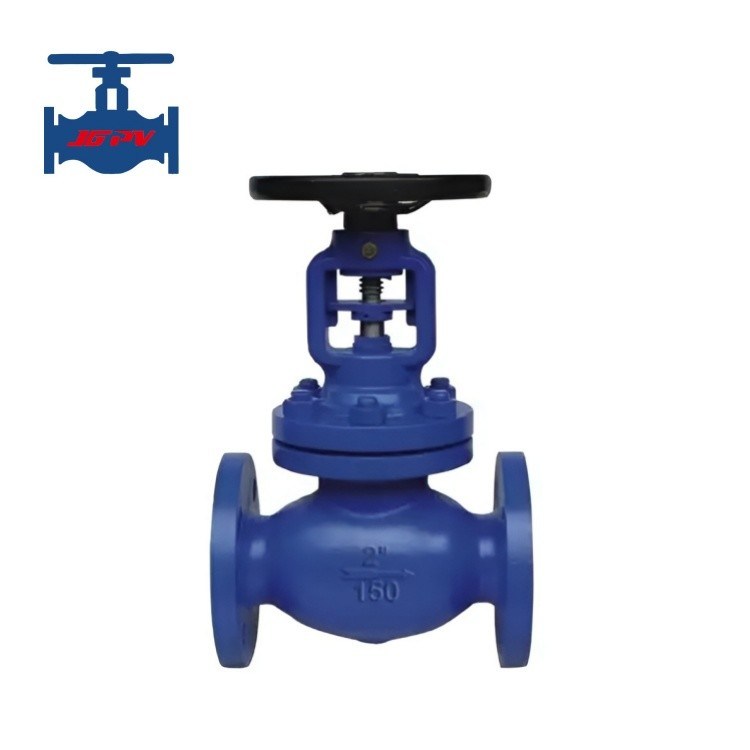

Flanke-geconnecteerde rechtdoorlopende bolklep

Hoogtepunten:Flanke-geconnecteerde rechtdoorlopende bolklep

Inleiding van het product:

De globe-klep, ook wel stopklep genoemd, behoort tot de categorie van dwangkleppen.

perpendiculair aan het afdichtingsoppervlak van de klepstoel en de klep opent of sluit door de klepkern naar boven te bewegen

De openings- en sluitingscomponent is een stekkervormige schijf met een vlak of kegelvormig afdichtingsoppervlak.

Daarom moet, wanneer de klep gesloten is, druk op de schijf worden uitgeoefend om de klep te vergroten.

Wanneer de globe klep wordt geopend, geeft de openingshoogte van de schijf aan dat

de klep de volledig open positie heeft bereikt; daarom moet de volledig open positie van de klep worden bepaald door:

de slag van de schijf.

Technische parameters van het product:

Nominale drukPN ((MPa)		1.0 tot en met 4.0
Nominale diameter DN(mm)		15 ¢600
Testdruk (MPa)	Sterkte (water)	1.5 keer de nominale druk
	Afdichting (water)	1.1 keer nominale druk
	Afdichting (lucht)	0.6 keer de nominale druk
	Afdichting van blaasblazers (water)	1.5 keer de nominale druk
Grondstoffen		WCB, CF8, CF8M
Geschikt medium:		Water, stoom, olie
Werktemperatuur		-196°C ∼600°C
Type verbinding		Flanke
Werkwijze		met een gewicht van niet meer dan 50 kg

Productkenmerken:

Structurele, bol kleppen zijn eenvoudiger dan hekkleppen. De klep lichaam en schijf hebben slechts één afdichtingsoppervlak, waardoor ze beter in de productie verwerkbaarheid, gemakkelijk te fabriceren en te onderhouden.Ze zijn van toepassing op een breed scala van druk, niet alleen geschikt voor middel- en lage druk, maar ook voor hoge druk.dus de hoogte is relatief kleiner dan die van een hek klep.
De openingshoogte van een bolklep is tijdens het openen en sluiten klein, meestal slechts 1/4 van de doorsnede van de klepstoel.Het heeft een zeer betrouwbare afsluiting en is gemakkelijk te reguleren stroom.
Wat de levensduur betreft, is er eenmaal in de open toestand geen contact meer tussen de klepstoel en de afdichtingsoppervlakken van de schijf, die minder gevoelig zijn voor slijtage en slijtage.Dit verlengt de levensduur van de zegels..
De bouwlengte van een bolklep is langer dan die van een hekklep.
De globe-kleppen hebben grotere openings- en sluitingsmomenten, waardoor een snelle werking moeilijk is.die resulteert in een hoge vloeistofstroomweerstand en een aanzienlijk hydrodynamisch verlies in leidingen.
Wanneer het medium van onder de schijf de klep binnenkomt, is de weerstand die de werkkracht moet overwinnen de wrijving tussen de stam en de verpakking,plus de stuwkracht van de druk van het medium.
De kracht die vereist is om een bolkklep te sluiten, is groter dan die die nodig is om deze te openen, dus de stamdiameter moet groot zijn; anders kan er sprake zijn van stompbuigfalen.
